Τι είναι ο σκελετός καμπίνας γεωργικών μηχανημάτων
TL;DR:
- Ο σκελετός καμπίνας είναι το βασικό φέρον δομικό στοιχείο που διασφαλίζει την ασφάλεια και τη σταθερότητα της καμπίνας σε γεωργικά μηχανήματα.
- Κατασκευάζεται από ανθεκτικό ατσάλι και γαλβανισμένο μέταλλο, προσφέροντας αντοχή σε φορτία και διάβρωση.
- Ο σκελετός ROPS προστατεύει τον χειριστή σε περίπτωση ανατροπής και απαιτεί πιστή τήρηση οδηγιών εγκατάστασης και επισκευής.
Ο σκελετός καμπίνας ορίζεται ως το φέρον μεταλλικό πλαίσιο πάνω στο οποίο στηρίζεται η καμπίνα και όλα τα επιμέρους στοιχεία της, όπως πόρτες, πάνελ και τζάμια. Στην αγγλική ορολογία του κλάδου αναφέρεται ως “cab frame” και αποτελεί το κεντρικό δομικό στοιχείο κάθε γεωργικού μηχανήματος με κλειστή καμπίνα. Χωρίς έναν άρτιο σκελετό, η καμπίνα δεν έχει ούτε σταθερότητα ούτε ασφάλεια. Αυτό ισχύει για τρακτέρ όπως το Ford 7810, τα μοντέλα Kubota BX Series και κάθε άλλο μηχάνημα που φέρει κλειστή καμπίνα χειριστή. Αν θέλετε να κατανοήσετε πώς λειτουργεί, από τι κατασκευάζεται και πώς να το συντηρείτε σωστά, αυτός ο οδηγός σας δίνει όλες τις απαντήσεις.
Τι είναι ο σκελετός καμπίνας και πώς είναι σχεδιασμένος;
Ο σκελετός καμπίνας δεν είναι απλώς ένα μεταλλικό περίβλημα. Είναι ένα σύστημα αλληλοσυνδεόμενων δομικών στοιχείων που μαζί δημιουργούν έναν άκαμπτο χώρο γύρω από τον χειριστή. Η γεωμετρία και σταθερότητα του σκελετού καθορίζουν αν η καμπίνα θα παραμείνει λειτουργική μετά από χρόνια έντονης χρήσης σε ανώμαλο έδαφος.

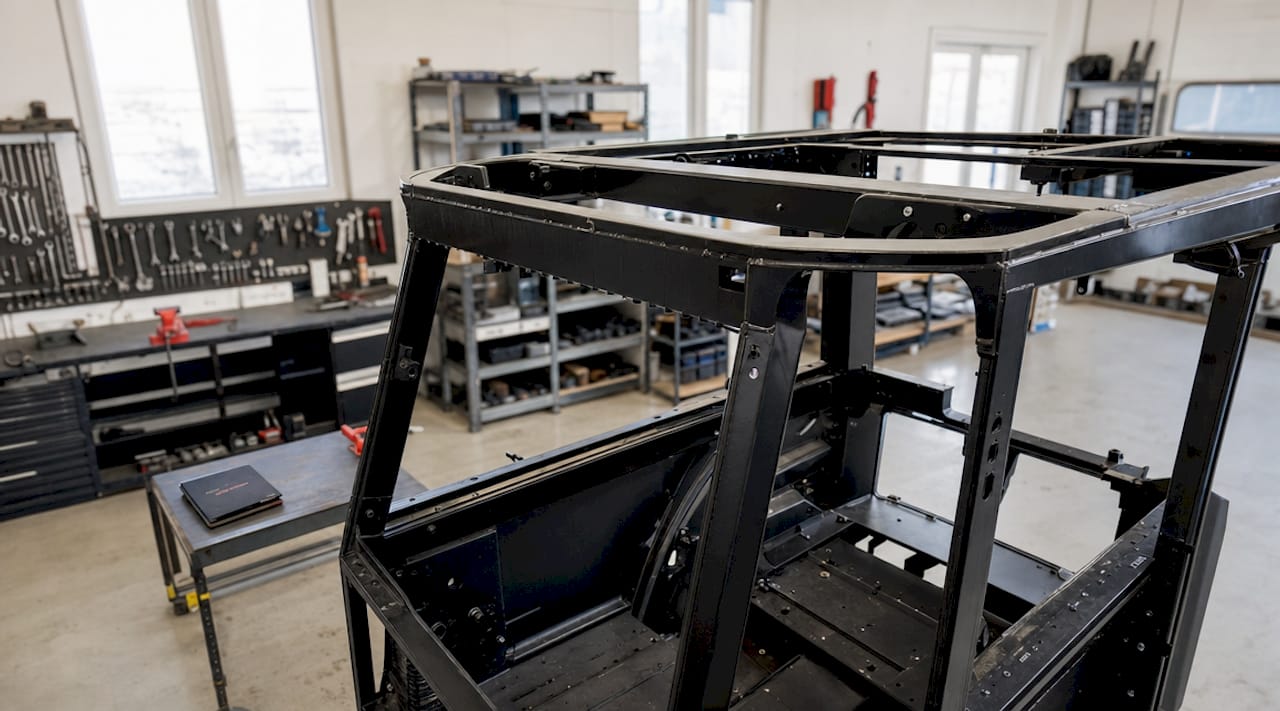

Βασικά υλικά κατασκευής
Η επιλογή υλικών στον σκελετό καμπίνας δεν είναι τυχαία. Οι κατασκευαστές επιλέγουν υλικά με βάση τρία κριτήρια: αντοχή σε φορτία, αντίσταση στη διάβρωση και βάρος.
- Ατσάλι υψηλής αντοχής: Χρησιμοποιείται στα κύρια φέροντα μέλη του σκελετού, ιδιαίτερα στις κολόνες και τις οριζόντιες δοκούς. Το ατσάλι απορροφά τα κρουστικά φορτία που δέχεται η καμπίνα σε ανώμαλο έδαφος.
- Γαλβανισμένο μέταλλο: Οι σκελετοί από γαλβανισμένο μέταλλο προσφέρουν αντοχή στη διάβρωση και μακροχρόνια χρήση σε αγροτικά περιβάλλοντα όπου η υγρασία, η λάσπη και τα χημικά λιπάσματα επιταχύνουν τη φθορά.
- Ειδικά διαμορφωμένα προφίλ: Τα κοίλα τετράγωνα ή ορθογώνια προφίλ αυξάνουν την ακαμψία χωρίς να προσθέτουν περιττό βάρος. Αυτό είναι κρίσιμο σε τρακτέρ όπου κάθε κιλό επηρεάζει την κατανομή βάρους.
Διαφορές ανά τύπο μηχανήματος
Ο σκελετός ενός τρακτέρ Ford 7810 διαφέρει σημαντικά από εκείνον ενός μικρού κομπακτ τρακτέρ Kubota BX2370. Στα μεγάλα τρακτέρ, ο σκελετός φέρει επιπλέον φορτία από κλιματισμό, ηχομόνωση και βαριά πάνελ. Στα μικρά μηχανήματα, η κατασκευή είναι πιο ελαφριά αλλά εξίσου αυστηρή ως προς τις απαιτήσεις ROPS. Σε θεριζοαλωνιστικές μηχανές και χαντρομηχανές, ο σκελετός καμπίνας πρέπει να αντέχει και τους κραδασμούς από τα κινούμενα μέρη του μηχανήματος, κάτι που απαιτεί πρόσθετη ενίσχυση στις συνδέσεις.
Επαγγελματική συμβουλή: Όταν αναζητάτε ανταλλακτικό σκελετό, προσέξτε ότι ο “Cab Frame” και ο “Cab Door Frame” είναι διαφορετικά εξαρτήματα. Η πόρτα δεν μπορεί να αντικαταστήσει ζημιές του κεντρικού σκελετού, οπότε βεβαιωθείτε ότι παραγγέλνετε το σωστό μέρος.
Ποια είναι η λειτουργία του σκελετού στην ασφάλεια;
Η καμπίνα ROPS αποτελεί βασικό στοιχείο ασφάλειας, όπου ο σκελετός πρέπει να αντιμετωπίζεται ως κρίσιμος παράγοντας πρόληψης ατυχημάτων. Το ακρωνύμιο ROPS σημαίνει Roll-Over Protective Structure, δηλαδή προστατευτική κατασκευή έναντι ανατροπής. Ο σκελετός σε αυτές τις καμπίνες δεν είναι απλώς δομικό στοιχείο. Είναι ένα εξειδικευμένο σύστημα ασφαλείας που απαιτεί πιστή τήρηση τεχνικών οδηγιών για εγκατάσταση και επισκευή.
Προστασία από ανατροπή
Σε περίπτωση ανατροπής τρακτέρ, ο σκελετός ROPS δημιουργεί έναν προστατευτικό χώρο γύρω από τον χειριστή που αποτρέπει τη σύνθλιψη. Αυτό επιτυγχάνεται μέσω της υπολογισμένης γεωμετρίας του σκελετού και της χρήσης υλικών που παραμορφώνονται ελεγχόμενα αντί να θρυμματίζονται. Για παράδειγμα, στα τρακτέρ Kubota BX Series, ο σκελετός ROPS έχει σχεδιαστεί ώστε να απορροφά ενέργεια κατά την ανατροπή χωρίς να καταρρέει εντελώς.
Φυσική στήριξη εξαρτημάτων καμπίνας
Πέρα από την ασφάλεια, ο σκελετός επιτελεί και άλλες κρίσιμες λειτουργίες:
- Στηρίζει τα τζάμια και τα πάνελ της καμπίνας, εμποδίζοντας την είσοδο σκόνης, βροχής και θορύβου.
- Παρέχει σημεία ανάρτησης για τον κλιματισμό, τα φώτα εσωτερικού χώρου και τις οθόνες ελέγχου.
- Διατηρεί τη γεωμετρία των ανοιγμάτων ώστε οι πόρτες και τα παράθυρα να ανοίγουν και να κλείνουν σωστά.
- Μεταφέρει τα φορτία από την καμπίνα στο πλαίσιο του τρακτέρ, αποτρέποντας συσσώρευση τάσεων σε ένα σημείο.
Επίδραση στην εργονομία και άνεση
Ένας σκελετός σε καλή κατάσταση σημαίνει ότι τα στεγανά της καμπίνας λειτουργούν σωστά. Αυτό μειώνει τον θόρυβο εντός της καμπίνας, κρατά σταθερή τη θερμοκρασία και αποτρέπει την είσοδο σκόνης από αγροχημικά. Σε μια εργάσιμη μέρα δέκα ωρών στο χωράφι, αυτές οι λεπτομέρειες κάνουν τη διαφορά στην κόπωση του χειριστή.
Ποια είναι τα πλεονεκτήματα του σκελετού καμπίνας έναντι άλλων λύσεων;
Η σύγκριση μεταξύ κλειστής καμπίνας με σκελετό και ανοιχτής καμπίνας ROPS (χωρίς πάνελ) είναι συχνή στον αγροτικό τομέα. Κάθε λύση έχει τη θέση της, αλλά ο σκελετός καμπίνας προσφέρει συγκεκριμένα πλεονεκτήματα που δεν μπορεί να αντικαταστήσει καμία εναλλακτική.
| Χαρακτηριστικό | Σκελετός καμπίνας (κλειστή) | Ανοιχτός σκελετός ROPS |
|---|---|---|
| Προστασία από καιρό | Πλήρης (βροχή, κρύο, σκόνη) | Καμία |
| Ασφάλεια ανατροπής | Υψηλή (ROPS + πάνελ) | Βασική (μόνο ROPS) |
| Άνεση χειριστή | Υψηλή (κλιματισμός, ηχομόνωση) | Χαμηλή |
| Κόστος συντήρησης | Μεσαίο έως υψηλό | Χαμηλό |
| Δυνατότητα επισκευής | Υψηλή (ανταλλακτικά διαθέσιμα) | Απλή |
| Βάρος κατασκευής | Μεγαλύτερο | Ελαφρύτερο |
Ο σκελετός καμπίνας υπερτερεί σαφώς σε συνθήκες που απαιτούν μακρόχρονη εργασία, έκθεση σε αγροχημικά ή εργασία σε ακραίες θερμοκρασίες. Ένας αγρότης που εργάζεται με ψεκαστικό μηχάνημα σε θερμοκρασίες άνω των 35°C δεν μπορεί να λειτουργήσει αποτελεσματικά χωρίς κλειστή καμπίνα με κλιματισμό. Αντίθετα, για ελαφριές εργασίες σε εύκρατο κλίμα, ο ανοιχτός σκελετός ROPS είναι πιο οικονομική και πρακτική επιλογή.
Η δομική σημασία του σκελετού φαίνεται και στη δυνατότητα επισκευής. Σε αντίθεση με ολόκληρες καμπίνες μονοκόμματης κατασκευής, ο σκελετός επιτρέπει αντικατάσταση επιμέρους τμημάτων χωρίς να χρειαστεί αντικατάσταση ολόκληρης της καμπίνας. Αυτό μειώνει σημαντικά το κόστος επισκευής μετά από ατύχημα ή έντονη φθορά.
Πώς να συντηρείτε σωστά τον σκελετό καμπίνας;
Η σωστή συντήρηση μειώνει τον κίνδυνο βλαβών και διατηρεί τη λειτουργική ακεραιότητα της καμπίνας για μεγάλο χρονικό διάστημα. Πολλοί χρήστες ξεκινούν από την επιφανειακή συντήρηση, όπως πόρτες και τζάμια, αλλά ο κεντρικός σκελετός έχει πιο κρίσιμη σημασία για τη διατήρηση της γεωμετρίας και της ασφάλειας. Ακολουθεί ένα πρακτικό πρόγραμμα συντήρησης που μπορείτε να εφαρμόσετε μόνοι σας.
Βήματα περιοδικής επιθεώρησης
- Απενεργοποιήστε πλήρως το μηχάνημα. Πριν από οποιαδήποτε εργασία στον σκελετό, απενεργοποιήστε τη μπαταρία για προστασία από βραχυκύκλωμα και ακούσιες κινήσεις. Αυτό είναι απαίτηση που περιγράφουν τα εγχειρίδια για κάθε εργασία σε καμπίνες με ηλεκτρικά εξαρτήματα.
- Καθαρίστε τον σκελετό από λάσπη και υπολείμματα. Η λάσπη που παραμένει στις γωνίες και τις συνδέσεις του σκελετού συγκρατεί υγρασία και επιταχύνει τη διάβρωση. Χρησιμοποιήστε νερό υπό πίεση αλλά αποφύγετε να στρέφετε το νερό απευθείας σε ηλεκτρικές συνδέσεις.
- Ελέγξτε οπτικά για σκουριά και παραμορφώσεις. Δώστε ιδιαίτερη προσοχή στις συγκολλήσεις και στα σημεία σύνδεσης με το πλαίσιο του τρακτέρ. Μια μικρή ρωγμή σε συγκόλληση μπορεί να εξελιχθεί σε σοβαρή δομική αστοχία αν δεν αντιμετωπιστεί έγκαιρα.
- Ελέγξτε την καλωδίωση εντός της καμπίνας. Η καλωδίωση εντός ROPS καμπίνας προστατεύει από υπερφόρτωση και απαιτεί προσοχή ώστε να μην ενεργοποιούνται επιπλέον λειτουργίες όταν το τρακτέρ είναι εκτός λειτουργίας. Ελέγξτε για φθαρμένη μόνωση, χαλαρές συνδέσεις και σημεία τριβής των καλωδίων με μεταλλικά μέρη.
- Εφαρμόστε αντισκωριακό σε εκτεθειμένες επιφάνειες. Μετά τον καθαρισμό, εφαρμόστε αντισκωριακό ή ειδικό χρώμα σε σημεία όπου η βαφή έχει φθαρεί. Αυτό είναι ιδιαίτερα σημαντικό για μηχανήματα που εργάζονται σε παράκτιες περιοχές ή σε εδάφη με υψηλή υγρασία.
- Ελέγξτε τα στεγανά και τα λάστιχα. Τα λάστιχα στεγανοποίησης γύρω από τις πόρτες και τα παράθυρα συνδέονται με τον σκελετό. Αν έχουν σκληρύνει ή σπάσει, η υγρασία εισχωρεί στον σκελετό και προκαλεί διάβρωση από μέσα προς τα έξω, κάτι που είναι πολύ πιο δύσκολο να εντοπιστεί και να επισκευαστεί.
- Ακολουθήστε τις οδηγίες του κατασκευαστή για επισκευές. Οι επισκευές σκελετών ROPS είναι σύνθετες διαδικασίες που απαιτούν εξειδικευμένη προσέγγιση σύμφωνα με οδηγίες κατασκευαστή. Μην επιχειρείτε ιδιωτικές συγκολλήσεις σε δομικά μέλη ROPS χωρίς εξειδικευμένη γνώση.
Επαγγελματική συμβουλή: Κρατήστε ένα απλό ημερολόγιο συντήρησης για κάθε μηχάνημα. Σημειώστε την ημερομηνία κάθε επιθεώρησης, τι βρήκατε και τι διορθώσατε. Αυτό σας βοηθά να εντοπίσετε επαναλαμβανόμενα προβλήματα πριν γίνουν σοβαρές βλάβες και αυξάνει την αξία μεταπώλησης του μηχανήματος.
Για την επιλογή κατάλληλων ανταλλακτικών σκελετού, βεβαιωθείτε ότι γνωρίζετε τον ακριβή κωδικό μοντέλου του μηχανήματός σας. Ένα λάθος στον κωδικό μπορεί να σημαίνει ότι το ανταλλακτικό δεν εφαρμόζει σωστά, με αποτέλεσμα να δημιουργηθούν κενά στον σκελετό που επηρεάζουν τη στεγανοποίηση και την ασφάλεια.
Κύρια σημεία
Ο σκελετός καμπίνας είναι το φέρον δομικό στοιχείο που καθορίζει την ασφάλεια, τη σταθερότητα και τη διάρκεια ζωής κάθε γεωργικής καμπίνας.
| Σημείο | Λεπτομέρειες |
|---|---|
| Ορισμός και ρόλος | Ο σκελετός (cab frame) είναι το μεταλλικό πλαίσιο που στηρίζει όλα τα στοιχεία της καμπίνας και εξασφαλίζει τη δομική της ακεραιότητα. |
| Υλικά κατασκευής | Ατσάλι υψηλής αντοχής και γαλβανισμένο μέταλλο προσφέρουν αντοχή σε φορτία και διάβρωση σε αγροτικά περιβάλλοντα. |
| Ασφάλεια ROPS | Ο σκελετός ROPS προστατεύει τον χειριστή σε ανατροπή και απαιτεί αυστηρή τήρηση οδηγιών κατά την επισκευή. |
| Συντήρηση | Τακτικός καθαρισμός, επιθεώρηση για διάβρωση και έλεγχος καλωδίωσης διατηρούν τον σκελετό λειτουργικό για χρόνια. |
| Επισκευή και ανταλλακτικά | Ο σκελετός επιτρέπει αντικατάσταση επιμέρους τμημάτων, μειώνοντας το κόστος σε σχέση με ολική αντικατάσταση καμπίνας. |
Η εμπειρία μου με σκελετούς καμπίνας στην πράξη
Μετά από χρόνια στον τομέα των ανταλλακτικών γεωργικών μηχανημάτων, έχω δει έναν κοινό τύπο λάθους που κοστίζει ακριβά στους αγρότες: την παραμέληση του σκελετού μέχρι να εμφανιστεί σοβαρό πρόβλημα. Οι περισσότεροι ασχολούνται με τις πόρτες που δεν κλείνουν καλά ή με τα τζάμια που έχουν ρωγμές, αλλά δεν κοιτούν τον κεντρικό σκελετό. Αυτό είναι λάθος προτεραιοτήτων.
Ο σκελετός είναι αυτός που κρατά όλα τα άλλα στη θέση τους. Αν ο σκελετός έχει παραμορφωθεί έστω και ελαφρά, καμία πόρτα δεν θα κλείσει σωστά, κανένα στεγανό δεν θα λειτουργεί αποτελεσματικά και ο κλιματισμός θα χάνει απόδοση. Έχω δει τρακτέρ Ford 7810 με σκελετούς που είχαν υποστεί διάβρωση στις εσωτερικές συνδέσεις, κάτι που δεν φαινόταν από έξω αλλά είχε επηρεάσει ολόκληρη τη γεωμετρία της καμπίνας.
Το άλλο λάθος που βλέπω συχνά είναι η χρήση μη κατάλληλων ανταλλακτικών. Κάποιοι αγοράζουν γενόσημα εξαρτήματα που δεν εφαρμόζουν ακριβώς στις διαστάσεις του αρχικού σκελετού. Το αποτέλεσμα είναι κενά, δονήσεις και επιταχυνόμενη φθορά. Η επένδυση σε σωστά ανταλλακτικά για τον συγκεκριμένο τύπο μηχανήματος πληρώνεται πάντα μακροπρόθεσμα. Για πληροφορίες σχετικά με τα οφέλη σωστών ανταλλακτικών, αξίζει να ενημερωθείτε πριν από κάθε αγορά.
Τέλος, θέλω να τονίσω κάτι που δεν λέγεται αρκετά: ο σκελετός ROPS δεν είναι ανταλλακτικό που επισκευάζεται με οποιονδήποτε τρόπο. Αν έχει υποστεί ζημιά σε ανατροπή, πρέπει να αντικατασταθεί ολόκληρος. Μια συγκόλληση σε δομικό μέλος ROPS που δεν έχει γίνει σύμφωνα με τις προδιαγραφές του κατασκευαστή μπορεί να αποτύχει ακριβώς τη στιγμή που χρειάζεστε την προστασία της.
— George
Ανταλλακτικά σκελετού καμπίνας από Pexlivanidis
Η Pexlivanidis διαθέτει εξαρτήματα σκελετού καμπίνας για δημοφιλή μοντέλα τρακτέρ, με αποθέματα άνω των 20.000 κωδικών. Αν χρειάζεστε ανταλλακτικά για το Ford 7810 ή άλλα μοντέλα, μπορείτε να βρείτε διαθέσιμα εξαρτήματα άμεσα στο online κατάστημα. Η εξυπηρέτηση καλύπτει Θεσσαλονίκη, Καβάλα και όλη την Ελλάδα, με δωρεάν αποστολή για παραγγελίες άνω των 100€. Για εξειδικευμένες ανάγκες ή χονδρική, υπάρχει δυνατότητα B2B συνεργασίας με τεχνική υποστήριξη. Επικοινωνήστε με την ομάδα της Pexlivanidis για να βρείτε το σωστό εξάρτημα για τον σκελετό της καμπίνας σας.
Συχνές ερωτήσεις
Τι είναι ο σκελετός καμπίνας σε τρακτέρ;
Ο σκελετός καμπίνας (cab frame) είναι το φέρον μεταλλικό πλαίσιο που στηρίζει την καμπίνα του τρακτέρ, συμπεριλαμβανομένων των πορτών, πάνελ και τζαμιών. Αποτελεί τη δομική βάση πάνω στην οποία εδράζονται όλα τα υπόλοιπα στοιχεία της καμπίνας.
Τι είναι η καμπίνα ROPS και γιατί είναι σημαντική;
Η καμπίνα ROPS (Roll-Over Protective Structure) είναι σχεδιασμένη ώστε ο σκελετός της να προστατεύει τον χειριστή σε περίπτωση ανατροπής του μηχανήματος. Αποτελεί υποχρεωτικό εξοπλισμό ασφαλείας σε πολλές χώρες για γεωργικά μηχανήματα.
Πόσο συχνά πρέπει να επιθεωρώ τον σκελετό καμπίνας;
Η οπτική επιθεώρηση για διάβρωση και παραμορφώσεις πρέπει να γίνεται τουλάχιστον μία φορά τον χρόνο, ιδανικά πριν από την έναρξη της αγροτικής σεζόν. Μηχανήματα που εργάζονται σε υγρά ή παράκτια περιβάλλοντα χρειάζονται πιο συχνό έλεγχο.
Μπορώ να επισκευάσω μόνος μου έναν σκελετό ROPS;
Οι επισκευές σε δομικά μέλη ROPS απαιτούν εξειδικευμένες γνώσεις και τήρηση οδηγιών κατασκευαστή. Αυτοσχέδιες συγκολλήσεις σε σκελετό ROPS μπορεί να μειώσουν την αντοχή του και να αποτύχουν σε ανατροπή, οπότε συνιστάται πάντα εξειδικευμένος τεχνικός.
Ποια υλικά χρησιμοποιούνται στους σκελετούς καμπίνας γεωργικών μηχανημάτων;
Οι σκελετοί κατασκευάζονται κυρίως από ατσάλι υψηλής αντοχής και γαλβανισμένο μέταλλο, τα οποία προσφέρουν αντοχή σε φορτία και αντίσταση στη διάβρωση από υγρασία, λάσπη και αγροχημικά.
